Thiết kế hệ thống linh hoạt, hiệu quả cao, dễ lắp đặt, vận hành đơn giản và chi phí bảo trì thấp để giảm chi phí hoạt động cho toàn bộ hệ thống.[/vc_column_text][vc_column_text css_animation=”fadeInLeft”]Duy nhất chỉ SMA Sunny Tripower 60 công suất 60kW nhưng chỉ năng vỏn vẹn 75Kg. Với thiết kế nhỏ gọn của nó, Sunny Tripower 60 đòi hỏi ít không gian lắp đặt, làm giảm công việc chuẩn bị tại công trình, đơn giản hóa việc lắp đặt và giảm chi phí bảo trì.[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_single_image image=”3660″ img_size=”full” css_animation=”fadeInRight”][/vc_column][vc_column][vc_column_text css_animation=”fadeIn”]
Hiệu quả | Độ tin cậy cao | Linh hoạt trong lắp đặt | Sáng tạo |
• Hiệu quả tối đa 98,8% • Công suất: 60 kW với trọng lượng chỉ 75 kg | • Hệ thống PV cao cấp có sẵn với Đơn vị 60 kW • SMA Inverter Manager làm trung tâm của bộ điều khiển | • Điện áp đầu vào DC lên đến 1000 V • Các giải pháp DC linh hoạt với tính năng bộ kết hợp PV | • Thiết kế hệ thống tiên tiến |

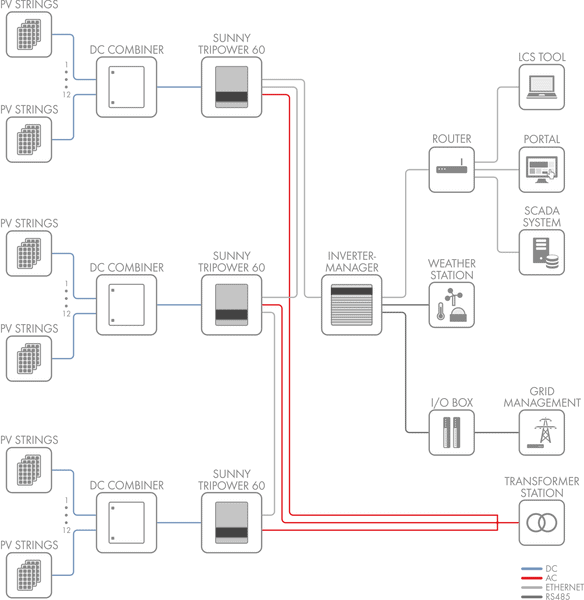

Biến tần được cấu hình bằng cách đơn giản chọn các tập tin cấu hình hệ thống cụ thể và sau đó truyền chúng tới tất cả các biến tần.[/vc_column_text][vc_column_text css_animation=”fadeInRight”]HỘP KẾT HỢP BÊN NGOÀI các chuỗi mô-đun được kết nối với bộ biến đổi bằng cách sử dụng hộp kết hợp bên ngoài . Điều này cho phép hệ thống linh hoạt thích ứng các tiêu chuẩn khu vực khác nhau và cấu hình máy phát điện khác nhau[/vc_column_text][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row][vc_row full_width=”stretch_row” css=”.vc_custom_1526984894836{background-color: #f4f4f4 !important;}”][vc_column][rit_heading font_custom=”yes” font_size=”24″ devide_enable=”yes” text=”THÔNG SỐ KỸ THUẬT”][vc_row_inner][vc_column_inner][vc_column_text css_animation=”fadeIn”]
Technical data | Sma Inverter manager |
Voltage supply | |
Input voltage | 9 to 36 Vdc |
Power consumption | < 20 W |
General data | |
Dimensions (W/H/D) | 160 / 125 / 49 mm (6.3 / 4.9 / 1.9 inches) |
Weight | 940 g (2 lbs) |
Maximum allowed number of inverters | 42 |
Degree of protection | IP21 |
Mounting | DIN top-hat rails or wall mounting |
Operating temperature range | −40 °C to +85 °C (−40° F to +185° F) |
Relative humidity (non-condensing) | 5 % to 95 % |
Interfaces | |
PC user interface | LCS tool |
Sensor interface / protocol | RS485 / Modbus RTU for Sunspec Alliance compatible weather station |
Interface to inverter | 1 Ethernet port (RJ45) |
Interface for external network / protocol | 1 Ethernet port (RJ45) / Modbus TCP, SunSpec Alliance |
Interface to remote control | 6 x DI via external SMA Digital I/O Box |
Certificates and approvals (more available upon request) | UL 508, UL 60950-1, CSA C22.2 No. 60950-1-07, EN 60950-1, EN 55022 Class A, EN 61000-3-2 Class D, EN 61000-3-3, EN 61000-6-4, EN 55024, FCC Part 15, Sub-part B Class A |
SMA Inverter Manager type designation | IM-20 |
SMA Digital I/O Box type designation | IM-DIO-10 |
Technical data | Sunny Tripower 60 |
Input (DC) | |
Max. generator power | 90000 Wp |
Rated power (DC) | 61240 W |
Max. input voltage | 1000 V |
MPP voltage range (at 400 Vac / 480 Vac) | 570 V to 800 V / 685 V to 800 V |
Min. input voltage (at 400 Vac / 480 Vac) | 565 V / 680 V |
Start input voltage (at 400 Vac / 480 Vac) | 600 V / 720 V |
Max. input current / max. short-circuit current | 110 A / 150 A |
Number of independent MPP inputs/strings per MPP input | 1/1 (split up in external combiner box) |
Rated DC input voltage (at 400 Vac / 480 Vac) | 630 V / 710 V |
Output (AC) | |
Rated power at nominal voltage | 60000 W |
Max. apparent AC power | 60000 VA |
Max. reactive power | 60000 Var |
Nominal AC voltage | 3 / PE, 400 V to 480 V, ±10 % |
AC voltage range | 360 V to 530 V |
AC power frequency/range | 50 Hz / 44 Hz to 55 Hz 60 Hz / 54 Hz to 65 Hz |
Rated power frequency/rated grid voltage | 50 Hz / 400 V |
Max. output current (at 400 Vac / 480 Vac) / rated output current | 87 A / 72 A / 87 A |
Power factor at rated power / displacement power factor adjustable | 1 / 0 overexcited to 0 underexcited |
THD | ≤ 1 % |
Feed-in phases/connection phases | 3 / 3 |
Efficiency | |
Max. efficiency / Euro-eta / CEC at 400 Vac / CEC at 480 Vac | 98.8 % / 98.3 % / 98.0 % / 98.5 % |
Protective devices | |
Input-side disconnection point | ● |
Ground fault monitoring/grid monitoring | ● / ● |
Integrable DC surge arrester / AC surge arrester | Type II / type II + III (combined) |
AC short-circuit current capability / galvanically isolated | ● / — |
All-pole sensitive residual-current monitoring unit | ● |
Protection class (as per IEC 62109-1) / overvoltage category (as per IEC 62109-1) | I / AC: III; DC: II |
General data | |
Dimensions (W/H/D) | 570 / 740 / 300 mm (22.4 / 29.1 / 11.8 inches) |
Weight | 75 kg (165.3 lb) |
Operating temperature range | ‒25°C to +60°C (‒13°F to +140°F) |
Noise emission, typical | 58 dB(A) |
Self-consumption (at night) | < 3 W |
Topology / cooling concept | Transformerless / active |
Degree of protection (according to IEC 60529 / UL 50E) | IP65 / NEMA 3R |
Climatic category (as per IEC 60721-3-4) | 4K4H/4Z4/4B2/4S3/4M2/4C2 |
Max. permissible value for relative humidity (non-condensing) | 95 % |
Features / function / accessories | |
DC connection / AC connection | Screw terminal / screw terminal |
Display | Graphical |
Data interface | SunSpec Modbus TCP (via external SMA Inverter Manager) |
Off-grid capable / PV-diesel capable | — / ● |
Warranty: 5 / 10 / 15 / 20 years | ● / ○ / ○ / ○ |
Certificates and approvals (more available upon request) * Does not apply to all national appendixes of EN 50438 ** Restricted (Note Manufacturer’s Declaration) | ANRE 30, AS 4777, BDEW 2008, C10/11:2012**, CEI 0-16, DEWA 2015, EN 50438*, G59/3, IEC 60068-2-x, IEC 61727, IEC 62109-1/2, IEC 62116, LEY Nº 20751, NBR16149, NEN EN 50438, NRS 097-2-1, PEA 2015, R.D.661/2007, Res. n°7:2013, SI4777, TORD4**, UTE C15-712-1, VDE 0126-1-1, VDE-AR-N 4105**, VFR 2014 |
Type designation | STP 60-10 |
SMA SUNY TRIPOWER 60 ĐÁP ỨNG CÁC TIÊU CHUẨN ĐIỆN LỰC | ||
Tần số | Hệ thống duy trì vận hành phát điện liên tục trong dải tần số 49 Hz đến 51 Hz. | Đáp ứng |
Điện áp | Hệ thống duy trì vận hành phát điện liên tục khi điện áp tại điểm đấu nối trong dải từ 85% đến 110% điện áp định mức. | Đáp ứng |
Cân bằng pha | Thành phần thứ tự nghịch của điện áp pha so với điện áp danh định trong chế độ làm việc bình thường phải ≤5%. | Đáp ứng |
Xâm nhập của dòng điện một chiều | Sự xâm nhập của dòng điện một chiều vào lưới điện phân phối so với dòng định mức tại điểm đấu nối phải ≤0.5%. | Đáp ứng |
Sóng hài điện áp | Tổng độ biến dạng sóng hài điện áp (THD) tại điểm đấu nối phải ≤6.5%. | Đáp ứng |
Nhấp nháy điện áp | Trong điều kiện vận hành bình thường, mức nhấp nháy điện áp tại điểm đấu nối không vượt quá giới hạn, cụ thể: Pst95% = 1.00; Plt95% = 0.80. | Đáp ứng |
Hệ số công suất | Hệ số công suất cosφ tại vị trí đấu nối ≥0.9. | Đáp ứng |
Bảo vệ | Hệ thống phải tự ngắt kết nối khi xảy ra sự cố mất điện từ lưới điện phân phối. | Đáp ứng |

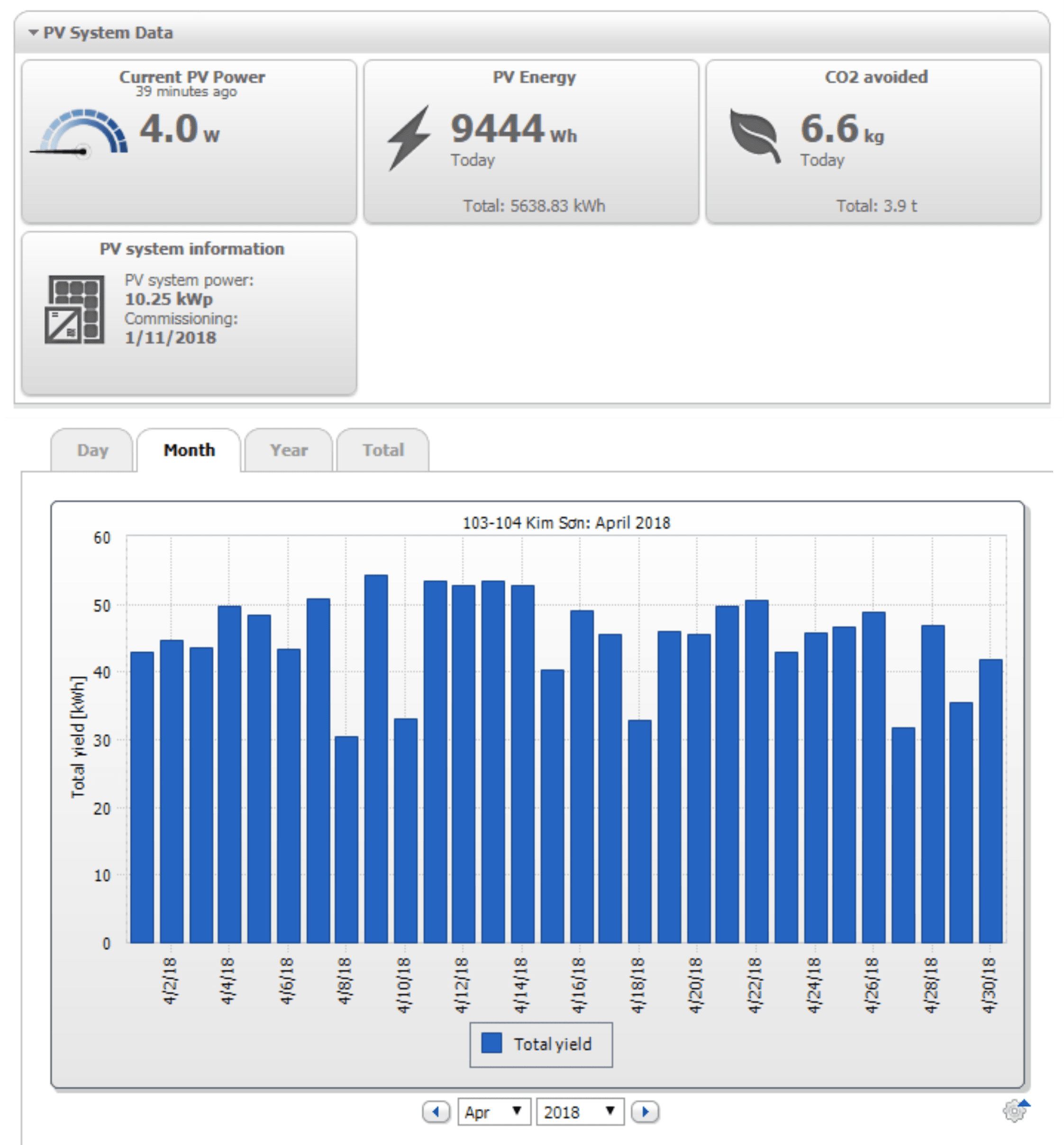

Tất cả các dữ liệu quan trọng có thể nhìn thấy chỉ trong nháy mắt. Và bằng cách này: Sunny Portal có thể được sử dụng để xác định người dùng mới, vì vậy bạn bè hoặc bạn có thể xem hiệu suất của hệ thống điện mặt trời mà bạn lắp đặt bất cứ lúc nào.
– Hiển thị rõ ràng dữ liệu hiện tại và biểu đồ hàng ngày
– Lưu trữ dữ liệu với data khủng
– Hình dung tổng giá trị của hệ thống PV của bạn
– Hỗ trợ trình hướng dẫn cài đặt cho giám sát
– Giao diện trực quan, dễ sử dụng
WEB PORTAL: available on www.sunnyportal.com[/vc_column_text][vc_single_image image=”3802″ img_size=”full”][/vc_column_inner][vc_column_inner width=”1/3″][vc_single_image image=”3801″ img_size=”full” css_animation=”fadeInRight”][vc_btn title=”TẢI VỀ CH PLAY” style=”classic” shape=”square” size=”sm” align=”center” i_type=”typicons” i_icon_typicons=”typcn typcn-vendor-android” css_animation=”none” button_block=”true” add_icon=”true” link=”url:https%3A%2F%2Fplay.google.com%2Fstore%2Fapps%2Fdetails%3Fid%3Dcom.sunnyportal.ui%26hl%3Den_US||target:%20_blank|”][/vc_column_inner][/vc_row_inner][vc_row_inner][vc_column_inner width=”1/2″][/vc_column_inner][vc_column_inner width=”1/2″][/vc_column_inner][/vc_row_inner][/vc_column][/vc_row]
