Cách lắp đặt pin mặt trời hòa lưới tại nhà

Hiện tại, chính phủ đã đưa ra nhiều khuyến khích để mọi người lắp đặt và sử dụng hệ thống điện mặt trời hòa lưới. Do đó, đông đảo người dùng đang ưu ái sử dụng. Vì đây là hệ thống điện mặt trời hòa lưới nên không cần quan tâm đến hệ thống điện năng hiện tại trong gia đình, nên việc lắp đặt cũng khá là đơn giản. So với việc lắp đặt hệ thống điện mặt trời độc lập, chúng ta phải tính toán tải sử dụng điện để tránh tình trạng thiếu hụt hoặc dư thừa điện năng. Lắp đặt điện mặt trời hòa lưới có phần đơn giản và ít thành phần lắp đặt hơn. Dưới đây, Vũ Sơn Solar sẽ hướng dẫn bạn các cách lắp đặt pin mặt trời hòa lưới tại nhà.

Xem thêm: Cách xác định công suất điện mặt trời cho hộ gia đình

I. Các bước của cách lắp đặt pin mặt trời

hòa lưới tại nhà

Có thể tới bước này, bạn đã có hoặc sắp có cho mình một bộ hộ thống điện mặt trời, tuy nhiên nếu bạn chưa có, hãy nhấp vào đây để tìm hiểu thêm về bộ hệ thống điện mặt trời.

Cách lắp đặt pin mặt trời hòa lưới tại nhà

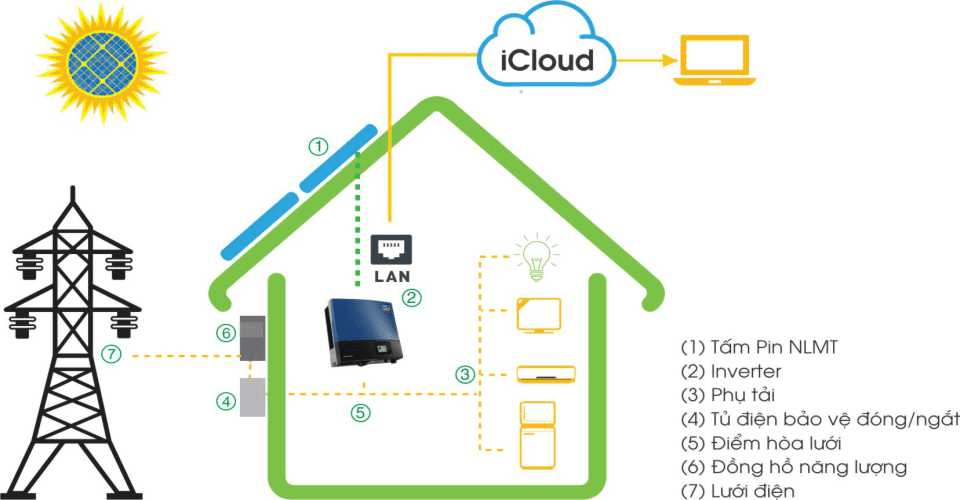

Sơ đồ cách lắp đặt pin mặt trời hòa lưới tại nhà



1. Chuẩn bị thiết bị, máy móc cần thiết và phụ kiện:

Vị trí lắp đặt điện mặt trời thường ở trên mái nhà, việc thiếu vật này, thiếu thiết bị kia khiến bạn phải di chuyển lên xuống nhiều, không những mất thời gian mà còn gây nguy hiểm khi di chuyển lên xuống. Vì vậy trước khi lắp đặt, hãy liệt kê đầy đủ những vật liệu cần thiết như:

  • Các tấm pin năng lượng mặt trời (Solar Panel): đây là một trong những thiết bị quan trọng nhất của hệ thống năng lượng mặt trời, nơi chứa công nghệ biến bức xạ từ mặt trời thành điện năng;
  • Bộ chuyển đổi dòng điện inverter: có vai trò biến đổi từ dòng điện một chiều của pin mặt trời thành dòng điện xoay chiều cùng tần số với điện lưới quốc gia.
  • Các phụ kiện đi kèm gồm có: đầu nối, khung giá đỡ, dây điện, thiết bị đóng ngắt,…
  • Các thiết bị đi kèm: tuốc nơ vít, máy khoan, kìm cắt điện, cờ lê, mỏ lết, lục giác, băng keo, găng tay cách điện,…

2. Xác định vị trí và hướng xoay của tấm pin

Trước khi tiến hành lắp đặt, bạn phải cân nhắc vị trí của tấm pin. Ta nên lắp mặt tấm pin hướng vuông góc với hướng chiếu của mặt trời. Hướng tấm pin nên hướng về hướng Nam, đặt ở khu vực bán cầu Bắc, độ dốc phụ thuộc vào vĩ độ khu vực lắp đặt. Hãy tránh những hướng có vật cản tạo bóng che lên tấm pin, loại bỏ vật cản nếu cần thiết

Lưu ý: Mưa hoặc gió làm bụi bẩn bám trên tấm pin, hiện trạng mái nhà,… việc lắp cho tấm pin nghiêng khoảng 5 – 7 độ sẽ tạo độ dốc phù hợp khiến nước mưa cuốn trôi bụi bẩn và đảm bảo các yêu cầu an toàn kết cấu.

Cách lắp đặt pin mặt trời hòa lưới tại nhà

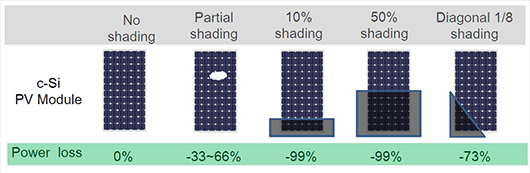

Cẩn thận vị trí che bóng dù 1 chút cũng làm giảm sản lượng điện

3. Gắn khung cho tấm pin mặt trời

Sau khi xác định vị trí, hãy dùng khoan gắn khung nhôm lên mái tôn. Đối với các kết cấu mái ngói hoặc sàn bê tông, phương án lắp đặt giàn khung sẽ phức tạp hơn.

Lưu ý: hệ thống điện mặt trời có thời gian sử dụng ít nhất là 20 năm, việc khoan gắn không cẩn thận có thể làm hư hại mái nhà của bạn. Gây ra nhiều vấn để về mái nhà sau này.

Cách lắp đặt pin mặt trời hòa lưới tại nhà

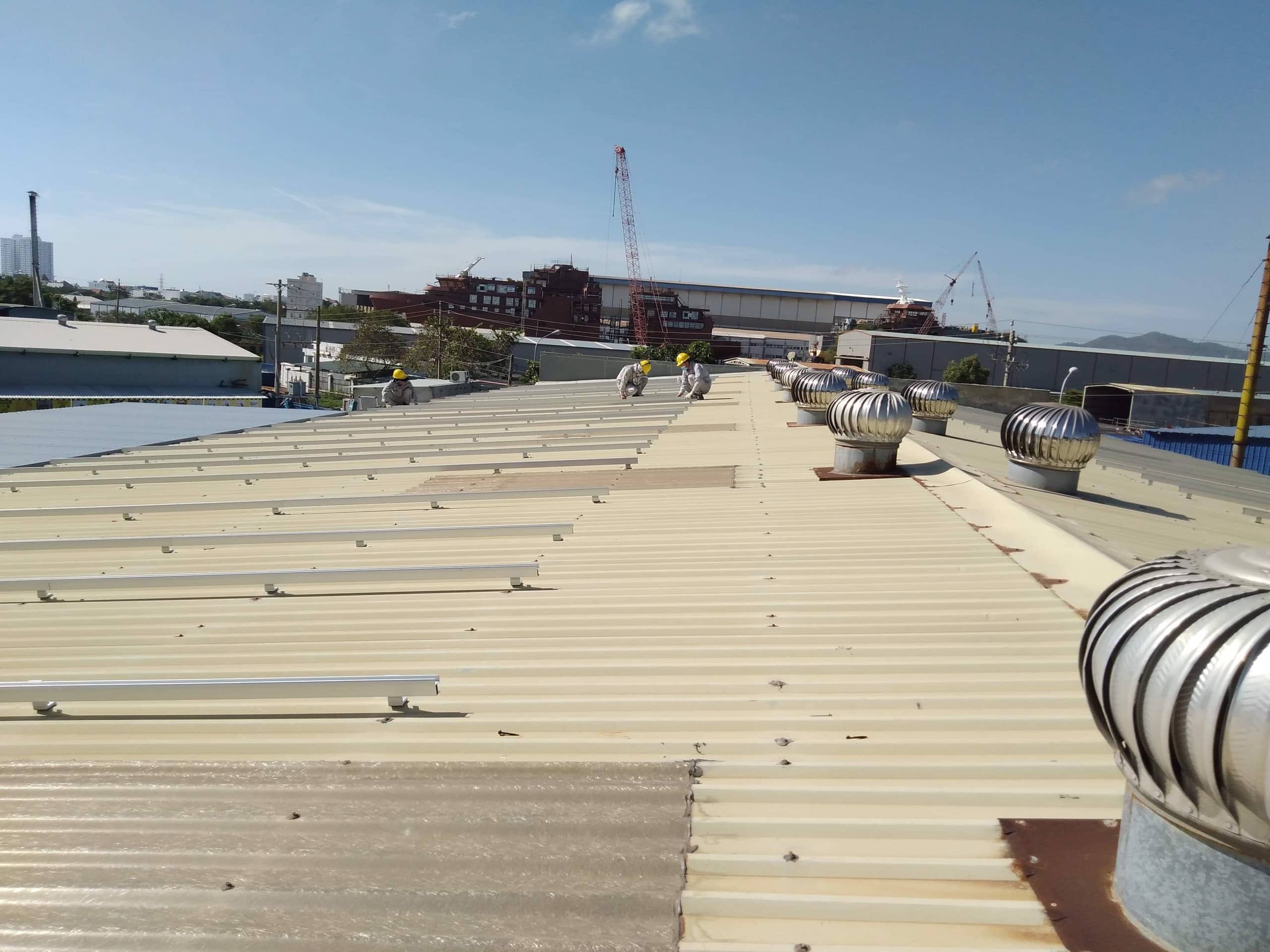

Hệ thống bộ khung giá đỡ sau khi lắp đặt

4. Cách lắp đặt pin mặt trời lên khung giá đỡ

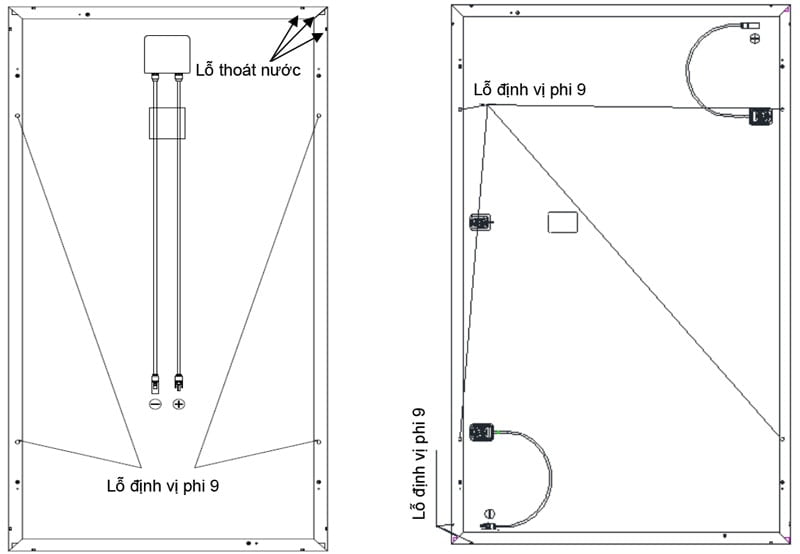

Cách lắp đặt pin mặt trời hòa lưới tại nhà
Cách lắp đặt pin mặt trời hòa lưới tại nhà

Ta lắp đặt tấm pin lên giá đỡ, dùng kẹp rìa ngoài để giữ tấm pin mặt trời với giá đỡ, tạo thành bộ kết nối chắc chắn. Dùng kẹp giữa để cố định 2 tấm pin với nhau thông qua khung. Cách lắp đặt pin mặt trời có một số vấn đề kỹ thuật cần đo đạc và cân đối dưới đây:

  • Để khoảng hở tối thiểu 115mm cách mái nhà;
  • Các tấm pin cách nhau ít nhất 10mm;
  • Khi lắp đặt không được làm chặn các lỗ thoát nước của của tấm pin;
  • Thi công phải đảm bảo các tấm pin chịu được gió, bão, không chịu lực quá mức do giãn nở nhiệt;
  • Khuyến cáo nên dùng vật liệu nhôm, inox cho khung giá và các cấu kiện khác;

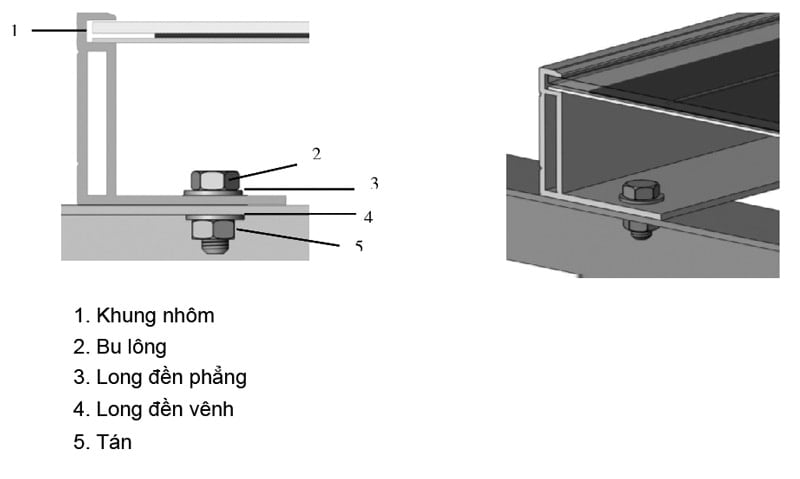

  • Siết các tấm pin bằng bu lông inox M8, siết với lực từ 16 – 20 N.m. Sử dụng long đền phẳng và long đền vênh như hình dưới;
  • Dùng ít nhất 4 kẹp cố định khung có độ dày từ 7-10mm;
  • Kẹp không được tiếp xúc với mặt kính của tấm pin hay làm biến dạng khung;
  • Kẹp thiết kế với bu lông M8 được siết với lực từ 16-20 N.m.
Cách lắp đặt pin mặt trời hòa lưới tại nhà

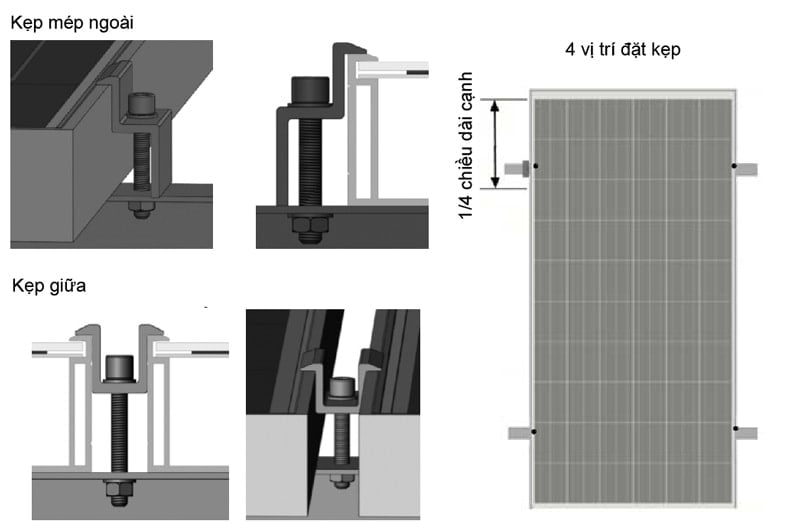

Cách lắp kẹp pin mặt trời hòa lưới tại nhà
Cách lắp đặt pin mặt trời hòa lưới tại nhà
Cách lắp kẹp pin mặt trời hòa lưới tại nhà

5. Kết nối dây trong cách lắp đặt pin mặt trời

Dùng dây điện DC chuyên dụng kết nối tấm pin năng lượng mặt trời đấu nối với DC input của inverter, để cho dòng điện 1 chiều được đưa vào trong inverter, chuyển đổi thành dòng điện xoay chiều. Sau đó, ta đấu dây AC của Inverter vào hệ thống điện lưới hiện hữu của nhà, giúp điện mặt trời hòa vào lưới điện quốc gia. Điện này sẽ được ưu tiên dùng cho các thiết bị trong nhà trước khi vào lưới điện bán cho nhà nước.

  • Quá trình đấu dây cần được thực hiện bởi người có kinh nghiệm;
  • Các tiếp xúc phải sạch sẽ và khô ráo khi đấu nối;
  • Các tấm pin có thể được tăng áp bằng cách đấu nối tiếp với nhau trước khi đấu nối vào inverter, điện áp tối đa cho phép vào khoảng 800-1000V tùy nhà cung cấp;
  • Kiểm tra điện áp của từng tấm pin trước khi đấu song song, nếu thấy bị đảo cực hoặc chênh lệch lớn hơn 10V thì cần kiểm tra lại;
  • Mỗi tấm pin có sẵn 2 đường dây ra +/- với jack MC4 tương ứng với các tiêu chuẩn chống tia UV, IP68. Các tấm pin được kết nối với dây điện tiết diện lõi ít nhất 4mm2;
  • Dòng điện DC có điện áp cao có khả năng gây sốc điện, hỏa hoạn, nên dùng CB cách ly ngắt điện trước khi sửa chữa;
  • Tuổi thọ của biến tần giảm khi lắp đặt nơi có khí hậu ẩm ướt.
  • Dây AC là dây điện khá quan trọng, ta nên đi dây ruột gà để có thể bảo vệ dây tốt nhất.

6. Kiểm tra thông số trước khi chạy thử

Kiểm tra thông số điện của từng thành phần để kiểm tra lại hệ thống trước khi vận hành thử (commissioning):

  • Sau khi kết nối hoàn tất, hãy kiểm tra lại thông số điện áp, dòng điện thực tế so với chỉ số của các tấm pin, thiết bị biến tần;
  • Kiểm tra các liên kết đấu nối: MC4, đầu cos, quấn băng keo điện bảo vệ cẩn thận,…
  • Kiểm tra chất lượng các thiết bị đóng cắt (CB, MCB, MCCB,…), cắt lọc sét – SPD, hệ thống tiếp địa,…

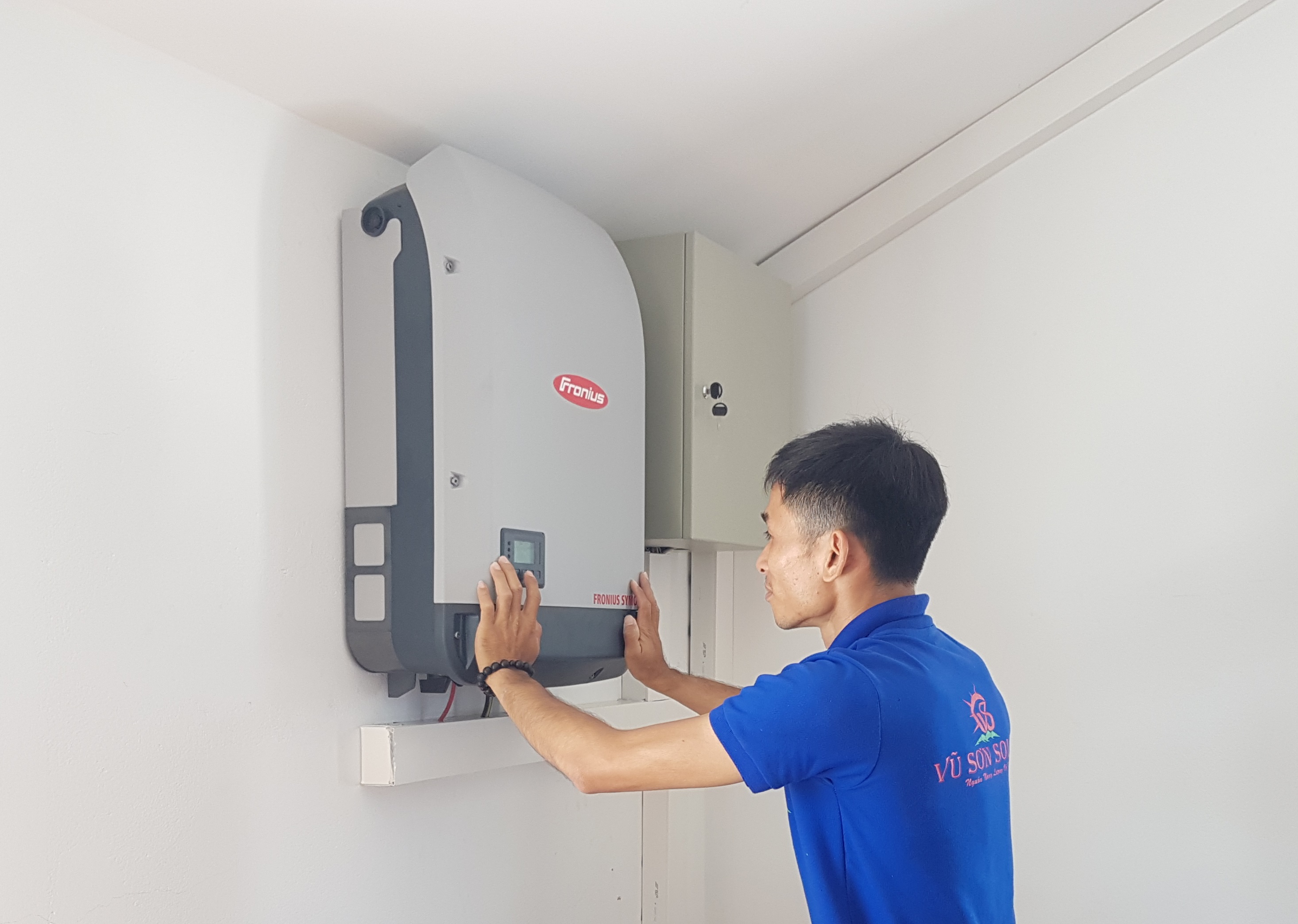

Cách lắp đặt pin mặt trời hòa lưới tại nhà
Kiểm tra thông số sau khi lắp đặt pin mặt trời hòa lưới

Sau khi kiểm tra hoàn tất, tiến hành vận hành thử hệ thống và cài đặt:

  • Tiến hành đóng điện theo nguyên tắc:

+ Khởi động hệ thống: Bật các CB, MCB phía điện DC trước => Bật các MCB, MCCB phía điện AC sau;

+ Tắt hệ thống: Cúp các MCB, MCCB phía điện AC trước => Cúp các CB, MCB phía điện DC sau.

  • Cài đặt và khai báo các thông số yêu cầu của thiết bị biến tần: thông tin khách hàng, tiêu chuẩn điện lực địa phương, thông tin hệ thống điện mặt trời,…Các bạn sẽ tìm thấy hướng dẫn của nhà sản xuất trong tài liệu đính kèm của thiết bị biến tần. Lưu ý: Hãy đọc tài liệu hướng dẫn cẩn thận trước khi tiến hành cài đặt, một số nhà sản xuất sẽ quy định thời gian có thể chỉnh sửa, sau thời gian này chỉ có chuyên gia của hãng mới có thể can thiệp và chỉnh sửa nếu bạn cài đặt sai.

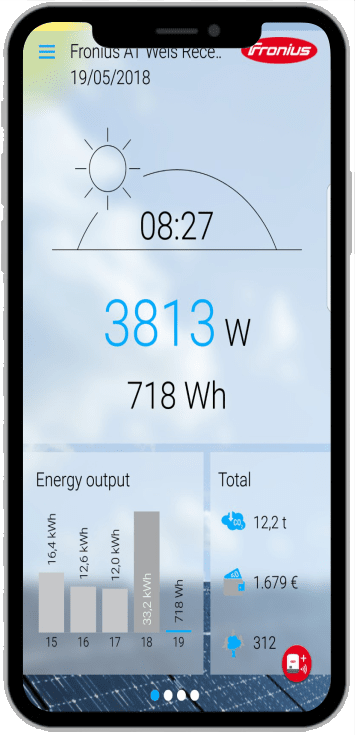

7. Tạo tài khoản giám sát hoạt động hệ thống online

Thông thường, các nhà sản xuất thiết bị biến tần chất lượng đều có phần mềm giám sát hoạt động của thiết bị online trên nền tảng mobile hoặc web server. Đây hầu như là một chức năng không thể thiếu được của một thiết bị biến tần chất lượng:

  • Cài đặt và tạo cho bạn một tài khoản để có thể giám sát hoạt động của hệ thống từ xa bằng các thiết bị điện tử thông minh: điện thoại, máy tính,…Bạn có thể xem hướng dẫn các bước thực hiện trong tài liệu đính kèm, video hướng dẫn của nhà sản xuất trên website, youtube hoặc liên hệ với đơn vị cung cấp thiết bị cho bạn.
  • Dành một ít thời gian để tìm hiểu thêm các tiện ích của ứng dụng. Vào cuối ngày, bạn chỉ cần dành 1 phút để xem “nhà máy điện mái nhà” của mình sản xuất được bao nhiêu điện năng trong ngày.

8. Đăng ký thủ tục bán điện mặt trời với điện lực

Về căn bản, bạn đã hoàn tất quá trình lắp đặt hệ thống điện mặt trời cho gia đình mình. Tuy nhiên, để hệ thống hoạt động thật sự hiệu quả, giúp cắt giảm tối đa chi phí điện của gia đình, bạn cần hoàn tất thủ tục đăng ký bán điện mặt trời với điện lực địa phương.

Thông thường, các hồ sơ yêu cầu của điện lực địa phương như sau:

  • Mẫu giấy đề nghị bán điện, download tại đây
  • Các tài liệu kỹ thuật, chứng chỉ đạt tiêu chuẩn của tấm pin, thiết bị inverter: CO/CQ, IEC, CE, TUV,…
  • Biên bản thí nghiệm của hệ thống. Bạn cần phải thuê một đơn vị có chức năng được điện lực chấp thuận để tiến hành đo đạc và thí nghiệm hệ thống theo các tiêu chuẩn của điện lực
  • Bản vẽ kỹ thuật (tùy thuộc điện lực địa phương và công suất hệ thống)

Hiện nay, thủ tục đăng ký bán điện này đã được các đơn vị điện lực giải quyết rất nhanh gọn. Thông thường, từ 3-5 ngày sau khi nhận được yêu cầu của bạn, nhân viên điện lực sẽ đến trực tiếp nhận hồ sơ và tiến hành kiểm tra thực tế. Sau khi có đầy đủ hồ sơ và hệ thống đảm bảo các tiêu chuẩn, bạn cần đợi thêm từ 5-7 ngày để được thay thế công tơ điện 2 chiều và ký hợp đồng mua bán điện (hoặc thỏa thuận mua bán điện).

Liên hệ với đơn vị điện lực địa phương hoặc tổng đài để được tư vấn cụ thể:

  • CSKH Điện lực Miền Nam: 19009000 hoặc 19001006
  • CSKH Điện lực Miền Trung: 19001909
  • CSKH Điện lực Tp.HCM: 1900545454

II. Những lưu ý chung trong cách lắp đặt pin mặt trời:

  • Tuyệt đối không đứng lên bề mặt tấm pin, điều này có thể gây vỡ và xước bề mặt. Bạn sẽ rất khó phát hiện được cell pin bị rạn nứt bằng mắt thường;
  • Không sử dụng các tấm pin bị vỡ;
  • Không lắp đặt trong điều kiện gió lớn, điều này có thể gây nguy hiểm;
  • Đảm bảo kết nối chắc chắn, không hở điện gây nguy cơ hỏa hoạn;
  • Đảm bảo đấu nối đúng cực âm/dương;
  • Không dùng nước để dập cháy khi có hỏa hoạn.



III. Kết luận

Để lắp ráp 1 hệ thống điện mặt trời là khá đơn giản, tuy nhiên cần phải tìm hiểu rõ những lưu ý và quy tắc cần thiết để tăng độ hiệu quả cao, giảm thiểu rủi ro đến mức thấp nhất.

Việc làm được nhưng vô tình bỏ sót một số quy tắc khiến hệ thống của bạn tăng rủi ro. Mất thời gian để xử lý và khắc phục. Điều tốt nhất là nên liên hệ đến chuyên gia để có thể được hỗ trợ, tư vấn, lắp đặt để đạt hiệu quả cao nhất cho hệ thống. Vũ Sơn Solar với nhiều năm kinh nghiệm trong lĩnh vực điện mặt trời, cùng với đội ngũ kỹ thuật viên tay nghề cao sẽ sẵn sàng phục vụ khách hàng, củng cố hệ thống điện an toàn và tiết kiệm.

Nếu khách hàng có nhu cầu tư vấn hệ thống điện năng lượng mặt trời, xin vui lòng liên hệ Công ty Vũ Sơn Solar, chúng tôi sẽ liên hệ trong thời gian sớm nhất.

Công ty Vũ Sơn Solar chúc quý khách hàng sớm lựa chọn được hệ thống phù hợp và tận hưởng điện năng miễn phí từ năng lượng mặt trời – tiện nghi –  đón đầu xu hướng!

– Vũ Sơn Solar–
