PHỤ KIỆN ĐIỆN NĂNG LƯỢNG MẶT TRỜI GỒM NHỮNG GÌ ?

PHỤ KIỆN ĐIỆN NĂNG LƯỢNG MẶT TRỜI

Một hệ thống Điện năng lượng mặt trời bao gồm 2 phần chính: tấm pin năng lượng mặt trời, bộ chuyển đổi điện (inverter). Tuy nhiên, để hệ thống năng lượng mặt trời vận hành một cách ổn định và an toàn, chúng ta cần có một hệ thống phụ kiện thiết bị đi kèm vô cùng quan trọng.



Vậy chúng bao gồm những gì và có tác dụng gì trong một hệ thống điện năng lượng mặt trời? Hãy cùng VŨ SƠN SOLAR đi tìm hiểu nhé!



CÁC THIẾT BỊ, GIÁ ĐỠ TẤM PIN NĂNG LƯỢNG MẶT TRỜI

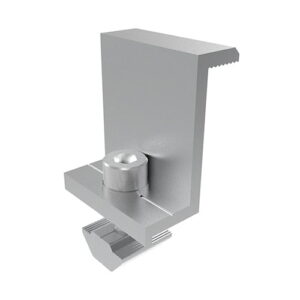

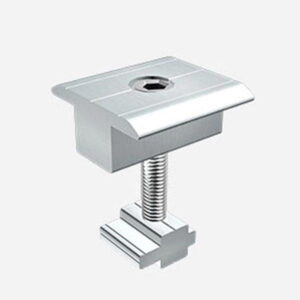

Kẹp biên và kẹp giữa: là loại phụ kiện điện dùng để cố định các tấm pin năng lượng mặt trời, có nhiều loại kẹp pin phù hợp với từng kết cấu mái của khách hàng.

 – Mái tôn: sử dụng bát chân L, dùng để bắt cho mái tôn tròn, tôn xi măng, tôn giả ngói,.. với chất liệu hợp kim nhôm, có độ bền cao, chịu được cả môi trường muối biển như ở nước ta.

Bat L bo pad kep bia tam pin

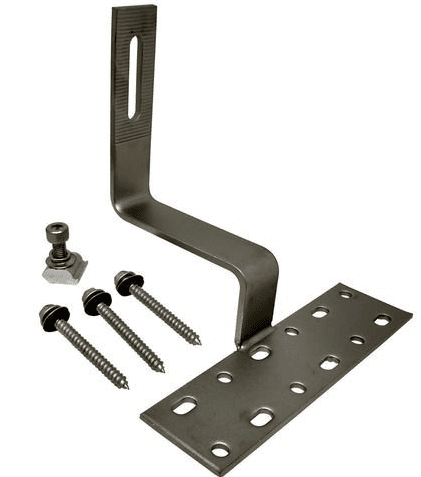

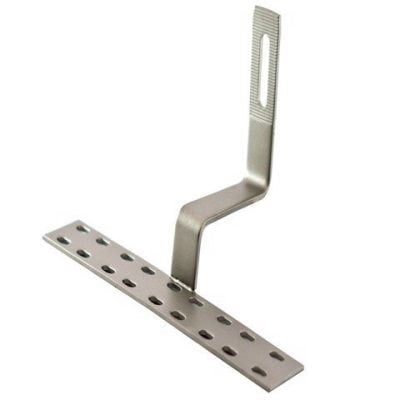

– Mái ngói: sử dụng bát mái với thiết kế chuyên dụng dành cho cả mái ngói thường và mái ngói, bắt vào xà gồ sau đó bắt vào thanh rail đỡ tấm pin. Được làm từ inox 304 có độ cứng và độ bền cao, có thể chóng được sự ăn mòn tự nhiên.

Thanh L Mai Thai 01 Thanh L Mai Thai

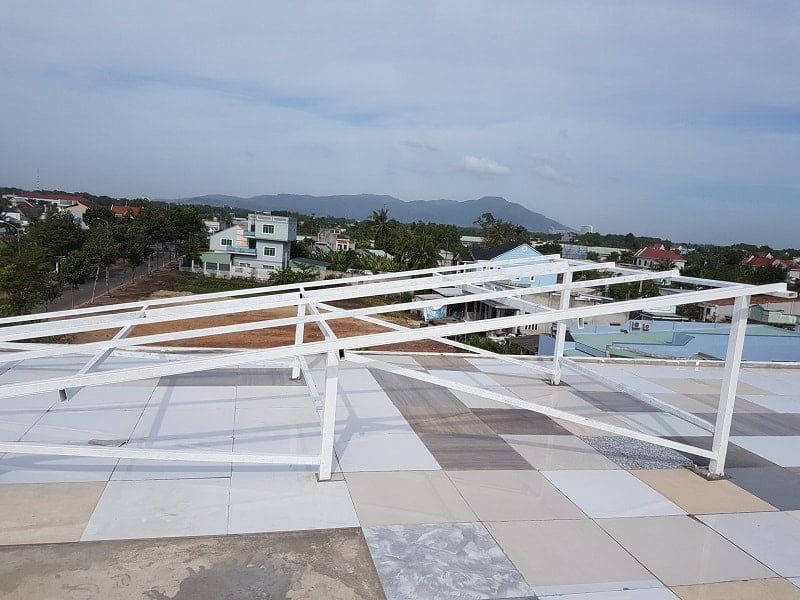

– Sân thượng: Tùy thuộc vào khu vực và hướng nắng, giàn khung sẽ được thiết kế có chiều cao lên đến 0.5 – 3m với kết cấu chắc chắc. Giàn khung cao sẽ được VŨ SƠN SOLAR gia cố bằng thép hộp mã kẽm, độ dày từ 1.4mm đến 2mm, đảm bảo độ vững chắc, chịu được nắng mưa và môi trường khắc nghiệt nhất, an toàn cho người sử dụng

20181210 085433 1920x1440 1

Thanh nối ray: là loại phụ kiện điện dùng để cố định vị trí các tấm pin năng lượng mặt trời, được kết hợp với kẹp biên và kẹp giữa tấm pin năng lượng mặt trời. Sử dụng chất liệu hợp kim nhôm, có độ bền cao, giá thành rẻ, khả năng cách điện tốt, chịu được sức gió 60m/s, lực tác động 1,4KN/m2.

thanh mini rail thanh rail h47 l2100

Tủ điện: Vỏ tủ điện là loại phụ kiện điện được thiết kế đạt chuẩn với chất liệu nhựa ABS chống nước, chống cháy và tia cực tím, đạt kiểm nghiệm sử dụng trong mọi điều kiện nhiệt độ. Bên trong bao gồm:

– 1 thanh nhôm để kẹp CB

– 1 thanh đồng để lắp dây tiếp địa chống sét lan truyền

– CB cắt lọc sét

– CB điện DC (điện một chiều)

– CB điện AC (điện xoay chiều)

tu dien

Thiết bị cắt lọc sét:

Là là loại phụ kiện điện bảo vệ hệ thống điện năng lượng mặt trời khỏi sét lan truyền khi bị sét đánh gần đó, tránh gây hư hỏng, chập điện và cháy nổ cho khách hàng. Chúng được đấu nối song song với mạch điện từ các tấm pin năng lượng mặt trời đi đến bộ biến tần (Inverter).

Loc set

Có thể lắp bảo vệ trước các tấm pin năng lượng mặt trời, trong các tủ điện bên ngoài hoặc trước các bộ sạc (hệ thống có lưu trữ), bộ biến tần (Inverter), bộ chuyển đổi DC/AC để triệt tiêu các xung điện quá áp xuống hệ thống tiếp địa một cách an toàn.

Kẹp tiếp địa: là loại phụ kiện điện được sử dụng để liên kết các module năng lượng mặt trời với mặt đất, sử dụng chất liệu hợp kim nhôm, chống ăn mòn, có độ bền cao, khả năng cách điện tốt, an toàn cho người sử dụng.

Kep tiep dia

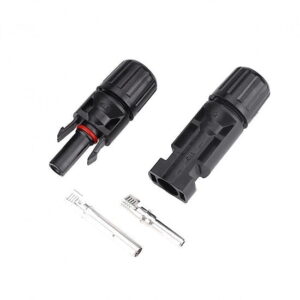

Đầu nối MC4: dùng đầu nối MC4 để đảm bảo việc kết nối các tấm pin năng lượng mặt trời được chắc chắn, an toàn và có được độ dẫn điện tốt nhất



phukien mc4

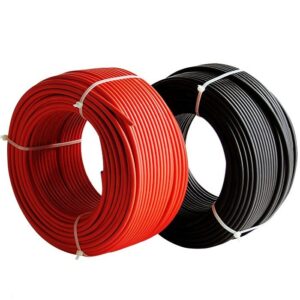

Dây dẫn:

Sử dụng dây dẫn DC chuyên dùng để lắp đặt cho hệ thống điện năng lượng mặt trời, dùng để kết nối các tấm pin năng lượng mặt trời với nhau, dẫn điện từ các tấm pin năng lượng mặt trời xuống bộ biến tần  (inverter).

phukien day cap

Cáp DC là loại cáp điện với lõi đồng mềm tráng thiết, dây dẫn được bọc bằng một lớp môi không dẫn điện, xung quanh được quấn thêm một lớp bện kim loại, ngoài cùng có vỏ bọc cách điện XLPO. Loại dây dẫn này có khả năng chịu được nắng, mưa và thời tiết khắc nghiệt, chống được tia UV, giá thành thấp, dễ lắp đặt.

Có 2 loại: dây âm (-) màu đen và dây dương (+) màu đỏ, để phân biệt cực âm và cực dương với nhau, dễ dàng kiểm soát hệ thống điện năng lượng mặt trời.

8. Cầu dao và công tắc:

Kích thước chính xác của các bộ ngắt được lắp đặt trên bảng phân phối AC là rất quan trọng. Luôn kiểm tra dòng điện đầu ra tối đa của biến tần. Từ đó, bạn có thể xác định kích thước của bộ ngắt bạn sẽ cần.

Tu dien 1

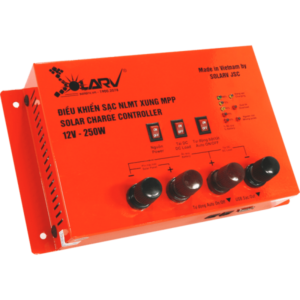

9. Bộ điều khiển sạc: Trong trường hợp bạn sử dụng Hệ thống điện mặt trời Độc lập hoặc Hệ thống điện mặt trời hòa lưới có dự trữ, hệ thống sẽ có bộ điều khiển sạc dự trữ (ắc qui).

Bộ điều khiển sạc là thiết bị trung gian giữa tấm pin năng lượng mặt trời và ắc quy, được sử dụng để điều khiển tối ưu quá trình sạc ắc quy từ pin năng lượng mặt trời, giúp quá trình sạc luôn đạt hiệu suất cao nhất cũng như bảo vệ ắc quy bằng quy trình tự động sạc thông minh, bảo vệ bảng điều khiển năng lượng mặt trời, có màn hình hiển thị đầy đủ thông số hoạt động.

bo dieu khien sac

Trên đây là thông tin mà một hệ thống điện mặt trời cần có. Để hiểu rõ hơn về thông tin sản phẩm, thông tin dịch vụ cũng như giá thành sản phẩm. Đừng ngần ngại, hãy nhấc máy liên hệ với VŨ SƠN SOLAR để được tư vấn cụ thể.
